超低频高压发作器采用微机操控,升压、降压、丈量、维护彻底自动化,并且在自动升压过程中能进行人工干预。因为全电子化,所以体积小重量轻、大屏幕液晶显现,清晰直观、且能显现输出波形、打印机输出实验演讲。

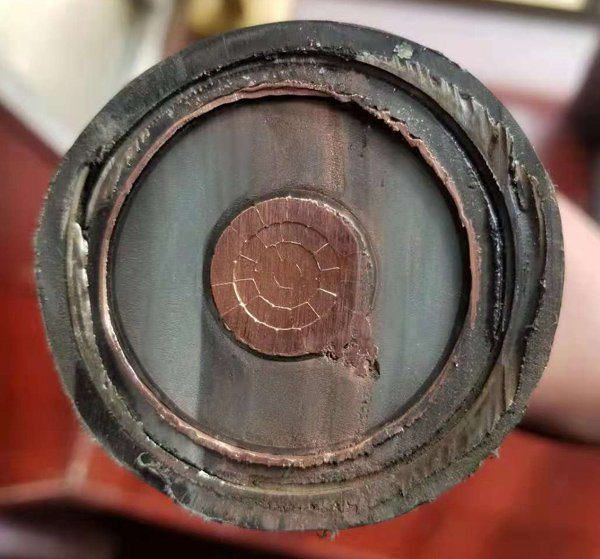

超低频高压发作器电缆耐压实验工艺流程:
1.将与试品相连的电器设备悉数脱离试品电缆。
2.采用10000V兆欧表对试品电缆各相分别进行绝缘电阻实验,记载实验值。
3.实验电压峰值:Umax=3U0其中U0为电缆导体对地或金属屏蔽之间的额外工作电压。例如:额外电压为10KV电缆,单相额外电压U0
U0=10KV÷√3
所以实验电压峰值为:Umax=3U0
=310KV÷√3
=√310KV
=17.32KV
4.实验时刻:60分钟。
5.可分相进行测验。试品电缆的电容值在实验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,一起进行耐压实验。
6.用随机附带的专用柔性衔接电缆将实验设备与试品电缆按图17a/b所示的方法相衔接。合上电源,设定好实验频率、时刻和电压以及高压侧的过流维护值、过压维护值,然后开始升压实验。升压过程应亲近监督高压回路,监听试品电缆是否有反常响声。升至实验电压时,即开始记载实验时刻并读取实验电压值。
7.实验时刻到后,仪器自动停机。实验中若无破坏性放电发作,则认为通过耐压实验。
8.升压和耐压过程中,如发现输出波形反常畸变,而且电流反常增大,电压不稳,试品电缆发作异味,烟雾或反常响声或闪烙等现象,应立即中止升压,停机后查明原因。这些现象如果是试品电缆绝缘局部单薄引起的则认为耐压实验不合格。如确定是试品电缆因为空气湿度或外表脏污等原因所造成的,应将试品电缆清洁干燥处置后,再进行实验。
超低频高压发作器运用特别说明
1开机前一定要用放电棒将试品充分放电。
2开机升压后,如需要中止请不要关闭电源开关,请必须运用停机键,用放电棒将试品充分放电后再关闭电源。
3运用放电棒时,请必须先用限流放电端放电。
4请必须严格按照屏幕提示操作,实验时请将高压线接头旋紧、接触好。
510KV电缆实验时,应单相实验,电压设定为18KV频率设定为-II引荐运用)0.05HZ引荐运用)0.02HZ升压过程较慢)说明书上所说的带载能力是理论值,现场时10KV电缆长度可达到1-3公里。
6因为升压器内绝缘油已装满,升压后可能有少数油溢出,正常现象,不影响运用。
7如电缆长度较短,试品电容小于0.1μF时不能正常升压,此刻请并联0.1μF高压电容。
8请将高压线尼龙端子按上面的编号旋到相应的尼龙座上,要保证高压线接触杰出,尼龙端子旋紧时,要注意力度,过度旋紧可能会损坏尼龙端子。
