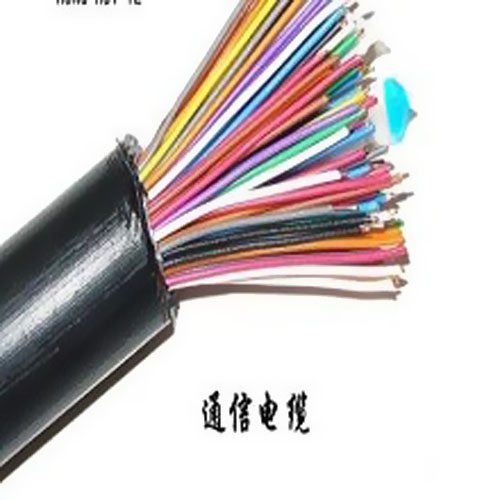

对称通信电缆的设计和制造
您当前位置: 首页< 对称通信电缆的设计和制造
发布时间:2019.11.02 新闻来源:广州番禺电缆集团有限公司 浏览次数:

数字通信电缆的制作要害

有用进步和确保电缆的制作精度和安稳性、均匀性是制作出高功用数据电缆的要害之地点。绞对退扭,实际上是预扭,即在绞对扭绞前,对单线反向给予必定的扭绞,使特性阻抗与频率间的改动曲线更趋于陡峭。退扭率的进步可改进电气功用,但也带来了副作用——单线结构被部分损坏。因而退扭率应操控在10%左右,最好不要超越35%。

数字通信电缆技术目标中较难经过的功用目标有:衰减、近端串音衰减等。经过添加导线直径和挑选更优秀的绝缘资料能够改进线缆的衰减功用;经过为四对线规划出合理的绞合节距,可使电缆的近端串音和远端串音到达一个最佳作用,安稳了四个线对的相对方位,并使线对间彼此阻隔,削减了串音搅扰,进步了传输质量,确保了电气功用的安稳牢靠。其4对线相对方位会因外力作用而改动,影响到制品电缆的串音衰减功用,形成电气功用不如骨架式定,因而对出产工艺操控、设备功用等要求较高,再就是规划电缆时,要考虑各项目标应有较大的裕度,以确保施工后仍能符合要求,因而,这种电缆现在较少有人选用。

数字通信电缆的结构规划特色

屏蔽布线体系起源于欧洲,它经过双绞线的绞合平衡和金属屏蔽层的屏蔽作用,有用地避免外界的电磁搅扰信号的侵入和来自电缆内部的电磁辐射的外泄,具有非常好的电磁兼容特性和保密性。屏蔽电缆每对线或四对线都可独自运用金属屏蔽,因为金属屏蔽层的集肤效应及反射和吸收作用,能够更好地分隔周围的电磁场和削减独自屏蔽对线之间或四对线之间的串音。

数字通信电缆的开发要害

衰减和串音是两个最重要的传输参数,添加铜导线的直径,可下降衰减。选用物理发泡的皮2泡2皮绝缘可减小电缆外径并下降电容,衰减也随之下降。为每个线对供给独自的铝箔屏蔽,可消除线对之间的串音并可消除和削减环境的电气搅扰,进步电磁兼容性。纵包铝箔应避免呈现皱折,以确保屏蔽作用和传输功用。选用节操距对绞,且节距差较小,可减小电缆变形,下降时延和时延差。对绞线要配组;绞对时应尽量削减线芯绞合接触点处的揉捏变形;对绞张力应共同,以下降电阻、电容不平衡值;绞对退扭可改进因单线偏疼或线径不均匀而形成的阻抗动摇等,使传输功用愈加安稳。成缆退扭可避免绞对线因遭到扭力变形而引起的传输功用劣化。在缆芯外选用铜线织造或铝箔屏蔽,可下降搬运阻抗,消除或削减环境的电磁搅扰,使电缆结构和传输参数安稳。

数字通信电缆的工艺操控与设备要求

高功用的数字通信电缆出产,仅有准确的结构规划是远远不够的,各工序严厉的工艺操控和优胜的设备功用确保是满意各项目标继续合格的重要条件。

单线

铜导体的电阻系数不能有明显差异;退火要均衡,伸长率应操控在±1%;导体直径公役应约束在±0.002mm以内、绝缘外径约束在±0.01mm以内、同轴电容约束在±1.5pFPm;同心度应大于96%;导体预热温度动摇要小,以使铜线与绝缘层之间粘接杰出,整条单线上绝缘的等效介电常数有必要均匀共同。发泡资料挤出要均匀,注气压力改动、螺杆转数改动、收放线张力改动要尽或许小,发泡层的泡孔要均匀细密。

绞对和屏蔽

在绞对的整个过程中有必要坚持单线的张力改动小于±10%。单线的曲折半径有必要大于50mm ,以避免下降铜线和绝缘层的粘接功用。装备恰当的退扭设备能够处理绝缘层同心度及不均匀问题,绞对节距公役限定在±0.5mm以内。两根导线间的对称功用和轴向间隔差等在出产中有必要坚持不变,以避免扭绞不对称。在整个屏蔽工序中屏蔽带的张力改动规模应小于±10%。对一切的绞对线进行屏蔽时有必要选用持平的紧缩量。

成缆和屏蔽

成缆时有必要确保绞对线的几许安稳性,退扭是一种具有实际意义的挑选。在整个成缆过程中绞对线的拉伸张力应坚持在±10%以内,绞对线的曲折半径应大于75mm。4对绞对线的反向张力应相同以确保电缆杰出的几许功用。在铝箔屏蔽工序中屏蔽带的张力应坚持不变,应避免张力的周期性动摇,张力的改动规模应小于±10%。铜织造屏蔽工序中应有用操控织造铜丝的张力和织造密度。含4对绞对线的电缆,其曲折半径应大于150mm。

数字通信电缆设备的挑选

数字通信电缆有两种制作办法:一步法和两步法,因而在挑选设备时应充分考虑以下各方面要素:

一步法线对屏蔽只能用一根带子进行。绞对线的中心存储被省去了,可节省劳动力。在满意相同出产能力情况下,一步法比两步法出资费用要低,它适用于出产已定型的数字通信电缆,更专业更有用率。但一起也意味着抛弃了多样化的工艺道路。两步法可选配带有可调理退扭功用的放线设备,退扭调理规模在0%~50%之间。简捷的单线放线途径使放线张力操控得更好,关于屏蔽电缆可使屏蔽包带规划得更柔软,线对可包不止一条屏蔽带。相同成缆也能够选配带有可调理退扭功用的放线设备,其调理规模在0%~100%,以避免绞对线结构改动,使绞对线在成缆时绞对节距和屏蔽都不会发生改动。经过调理放线张力,确保了在整个电缆长度上绞对线张力的共同。假如方案将来出产更先进的数字电缆,并计划将电缆运用频率扩展到10GHz乃至更高,那么就应该挑选具有灵活多样,能满意各种更新要求的两步法出产线。
