射频电缆的结构是多种多样的，能够依据不同的方法和型式来分类。
一、按番禺电缆结构分类

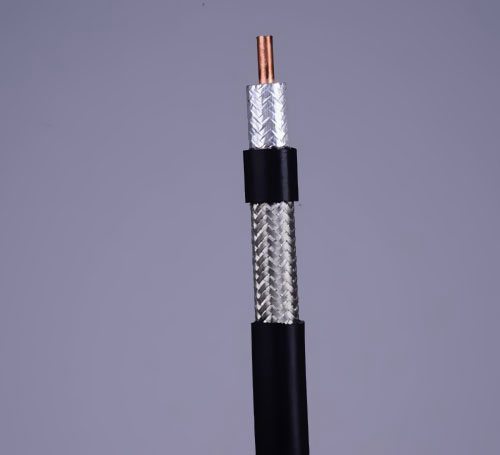

（1）同轴射频电缆
同轴射频电缆是最常用的结构型式。因为其表里导体处于同心方位，电磁能量限制在表里导体之间的介质内传达，因而具有衰减小，屏蔽功能高，运用频带宽及功能安稳等明显长处。一般用来传输500千赫到18千兆赫的射频能量。
现在，常用的射频同轴电缆有两类：50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，现在常用CATV电缆的传输带宽为750MHz。
（2）对称射频电缆
对称射频电缆回路其电磁场是开放型的，因为在高频下有辐射电磁能，因而使衰减增大，并导致屏蔽功能差，再加上大气条件的影响，一般较少选用。对称射频电缆首要用在低射频或对称馈电的状况中。
（3）螺旋射频电缆
同轴或对称电缆中的导体，有时可做成螺旋线圈状，借以增大电缆的电感，然后增大了电缆的波阻抗及推迟电磁能的传输时刻，前者称为高阻电缆，后者称为推迟电缆。假如螺旋线圈沿长度方向卷绕的密度不同，则可制成变阻电缆。
二、按绝缘型式分类
（1）实体绝缘电缆
在这种番禺电缆的表里导体之间悉数填满实体高频电介质，大多数软同轴射频电缆都是选用这种绝缘型式。
（2）空气绝缘电缆
电缆的绝缘层中，除了支撑表里导体的一部分固体介质外，其他大部分体积均是空气。其结构特色是从一个导体到另一个导体能够不经过介质层。空气绝缘电缆具有很低的衰减，是超高频下常用的结构型式。
（3）半空气绝缘电缆
这种结构型式是介于上述两种之间的一种绝缘型式，其绝缘也是由空气和固体介质组合而成，但从一个导体到另一个导体需求经过固体介质层。
三、按绝缘材料分类
塑料绝缘电缆、橡皮绝缘电缆及无机矿藏绝缘电缆。
四、按柔软性分类
分为番禺电缆、平软电缆及刚性电缆等。
五、按传输功率巨细分类
分为0.5千瓦以下的低功率、0.5~5千瓦中功率、5千瓦以上的大功率电缆。
六、按产品用处特色分类
分为低衰减、低噪音、微小型及搞稳相电缆等。
