高塔上的二根线是架空接电线,防雷击维护高压线路的,变电所里我常常进去,根什么通讯没有半点联系,并且电力设施线路与通讯线有必要分杆架起,不能共用一杆,查看高压线路有专门的批阅,都是直升机外出查看超高压塔杆及线路的运转。

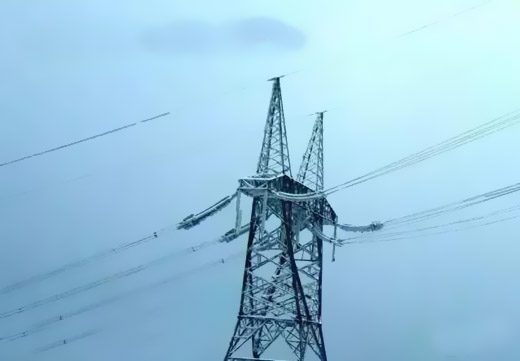

现在高压输电塔处处都有,你仔细观察会发现除了三相电线外,在最上面还有两根比较细的线,一般不仔细看会看不到。你知道这两根线是干什么用的吗

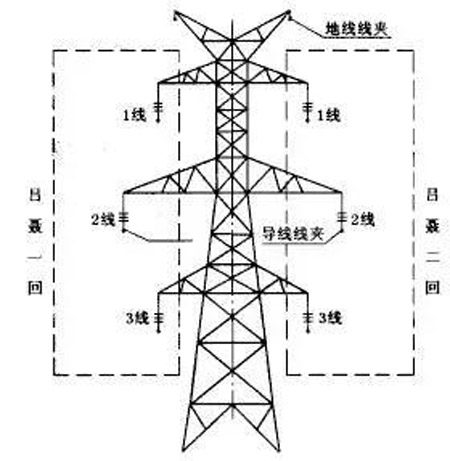

由上图输电线塔的结构能够知道,那两根线的效果是防雷的或许说是维护输电线的,叫做避雷线。
由于高压线塔规划的比较高,有些仍是在山上,阴雨气候难免会遭到雷击。假如雷击到输电线路上会影响整个线路体系的电压或许对输电线路及相连的设备形成不可逆的危害,因而说为了维护线路不被雷击到,就要规划出专门承受雷击的线路,让其引雷。
避雷线一般与杆塔直触摸摸或许经过专门的结构与大地触摸,每个杆塔都有相应的接地装置来供避雷线运用,当雷击到避雷线时就经过杆塔和接地装置将雷电流引进到大地,然后维护了线路的安全。
有时某些配电杆塔也会带有避雷线。
曾经都叫避雷线,现在都叫架空地线,首要效果是避雷,假如是opgw,那还有通讯效果。前期opgw还没呈现的时分,电力通讯用的是载波,载体是导线,后来有了光纤,有了opgw,地线就有了通讯功用,依据某个当地通讯容量需求,两根地线有或许规划成满是钢绞线,也或许一根钢绞线一根opgw,或许两根满是opgw。
有些区域还能够看到在现已运转的线路上加挂光缆的,那是adss,挂在相线下方。还有一种光缆,是把光纤单元复合在相线里边,叫oppc光缆,用的不多。
高压输电线路铁塔最上面的两个确实是作维护和通讯用的,称之为“高压架空地线”,
这两根线并且是经过铁塔自身接入大地的,并且是两层维护,当雷雨时节的时分,假如线路招到雷电突击时,铁塔就直接将雷击瞬间电流引进大地,进行放电,使其高压架空线保持在零电位,然后维护了架空线路基层的高压输电线路。
至于通讯功用这一点,我们都各有说法,简略地说我们较简单理解,我们都知道,导线归于金属原料,架起在高空,它对各式各样的通讯频率都有必定感应接纳的才能,
这一点信任了解或学过电子技术的同行都理解这个道理,再直白点说,我们家里边曾经用的黑白电视机为什么都需求装置一个天线,并且天线的资料有必要是金属资料,为什么不选用非金属资料做感应电台的天线?由于金属资料才具有感应接纳电台信号频率的才能。
