1．常用架空线路导线类型及挑选
导线和电缆的挑选依据其运用环境、工作条件等要素确认。
野外架空线路10KV及以上电压等级一般选用裸导线，380V电压等级一般选用绝缘导线。
裸导线常用的类型：
（1）铝绞线（LJ）导电功能较好，重量轻，对风雨效果的抵抗力较强，但对化学腐蚀效果的抵抗力较差，多用于6~10kV的线路。
（2）钢芯铝绞线（LGJ）在机械强度要求较高的场合和35kV及以上的架空线路上多被选用。
（3）铜绞线（TJ）导电功能好，机械强度好，对风雨和化学腐蚀效果的抵抗力都较强，但价格较高。
2．常用电力电缆类型

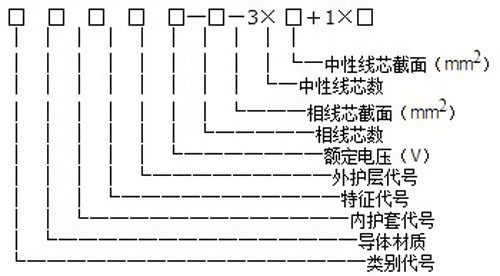

（1）电力电缆类型的表明和意义
电缆类别代号：
Z—油浸纸绝缘电力电缆 V—聚氯乙烯绝缘电力电缆
YJ—交联聚乙烯绝缘电力电缆 X—橡胶绝缘电力电缆
原料代号：
L—铝导体 LH—铝合金导体 T—铜导体 TR—软铜导体
内护套代号：
Q—铅包 L—铝包（现不出产） V—聚氯乙烯护套
特征代号：
P—滴干式 D—不滴流式 F—分相铅包式
外护层代号：
02—聚氯乙烯套 03—聚乙烯套 20—裸钢带铠装
30—裸细圆钢丝铠装 40—裸粗圆钢丝铠装
（2）常用类型及挑选准则
①塑料绝缘电力电缆
结构简略，重量轻、抗酸碱、耐腐蚀，敷设装置便利。
常用的有两种：聚氯乙烯绝缘及护套电缆和交联聚乙烯绝缘聚氯乙烯护套电缆。
②油浸纸绝缘电力电缆
该电力电缆运用最遍及。他耐压强度高，耐热强度好，运用年限长。但不适用于高差较大的场合。
在笔直或高落差场合，用油浸纸滴干绝缘铅包电力电缆。

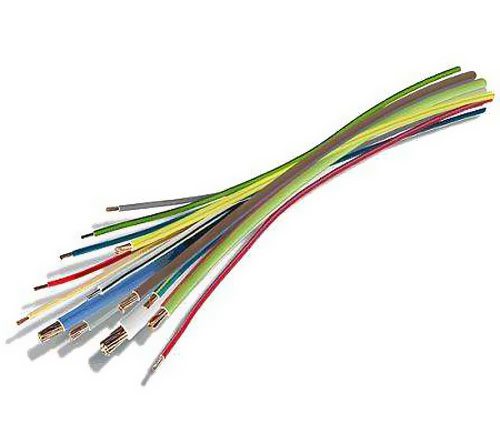

3．常用的绝缘导线类型挑选
塑料绝缘的绝缘功能杰出，价格低，可节省橡胶和棉纱，在室内敷设时常用。
常用塑料绝缘线类型有：BLV（BV），BLVV（BVV），BVR。
