按电压等级分
按电压等级可分为中、低压电力电缆(35千伏及以下)、 高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。此外，还可按电流制分为沟通电缆和直流电缆。
按绝缘材料分
1、 油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其运用前史最长。它安全可靠，运用寿命长，价格低廉。首要缺陷是 敷设受落差约束。自从开宣布不滴流浸纸绝缘后，处理了落差约束问题，使油浸纸绝缘电缆得以持续广泛运用。
2、塑料绝缘电力电缆 绝缘层为揉捏塑料的电力电缆。常用的塑料有聚氯乙烯、 聚乙烯、 交联聚乙烯。塑料电缆结构简略,制作加工便利，重量轻，敷设装置便利,不受敷设 落差约束。因而广泛运用作中低压电缆，并有替代粘性浸渍油纸电缆的趋势。其最大缺陷是存在树枝化击穿现象，这约束了它在更高电压的运用。
3、橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂，通过充沛混炼后挤包在导电线芯上，通过加温硫化而成。它柔软，赋有弹性，适合于移动频频、敷设曲折半径小的场合。
常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
按电压等级分
1、低压电缆:适用于固定敷设在沟通50Hz，额外电压3kv及以下的输配电线路上作运送电能用。
2、中低压电缆:(一般指35KV及以下):聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。
3、 高压电缆:(一般为110KV及以上):聚乙烯电缆和交联聚乙烯绝缘电缆等。
4、超高压电缆:(275~800千伏)。
5、特高压电缆:(1000千伏及以上)。

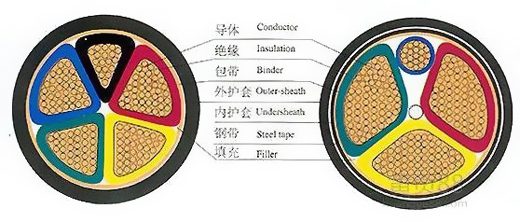

电力电缆的根本结构由线芯(导体)、绝缘层、屏蔽层和维护层四部分组成。
线芯
线芯是电力电缆的导电部分，用来运送电能，是电力电缆的首要部分。
绝缘层
绝缘层是将线芯与大地以及不同相的线芯间在电气上互相阻隔，确保电力运送，是电力电缆结构中不行短少的组成部分。
屏蔽层
15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。
维护层
维护层的作用是维护电力电缆免受外界杂质和水分的侵入，以及避免外力直接损坏电力电缆。
