交联绝缘电缆中心的交联绝缘种类虽多，但首要分为物理和化学交联两大类，其绝缘质量彻底共同，故在国标GBl2706—91中，是不区别选用何种交联办法的。
交联绝缘已在电力电缆中占主导地位，替代了油纸绝缘，并逐渐替代了PVC塑料绝缘。交联绝缘的种类虽多，但首要分为物理和化学交联两大类，其绝缘质量彻底共同，故在国标GBl2706—91中，是不区别选用何种交联办法的。
1.物理交联物理交联又称辐照交联，其绝缘质量最佳，交联度高，耐候性好，是各种软线，配备线以及耐高温(105c及以上)和阻燃电线电缆的抱负工艺办法。其首要缺陷为辐照不均匀，出产中要重复照耀，电缆曲折次数太多，且在绝缘中简单注入空间电荷，不太适用于电力电线出产。有些企业选用辐照线出产了一些小截面铝芯电缆和1—lOkV铝芯架空电缆，问题并不太大。
2.化学交联化学交联分高温文低温两种交联办法，其间高温交联又包含蒸汽和干法交联两种。蒸汽交联因绝缘中水分含量2000x10-6，绝缘质量欠好，已彻底筛选；干法交联绝缘中水分含量(1OO—200)×10-6，已在 lO—500kV电缆中广泛地使用。低温交联，学名硅烷交联，电缆在70cC—90c温水中交联，也可在湿度较大的空气中交联，故又名温水交联。交联剂(硅烷)吸水后才干使PE绝缘的线性结构反响成网状的交联结构。吸收的水分已成为绝缘分子的一部分，故水分含量很少，也是(100—200)x10-6，绝缘质量彻底和干法交联相同，绝缘功能还超过于法交联。温水交联因水分不易进入较厚的PE绝缘，一般适用于10kV及以下电缆，特另U是1kV温水交联电缆。
温水交联电缆，产质量量好，设备出资低，出产速度快，是最为抱负的电缆产品，现在交联工艺有：二步法；共聚料出产法；Monosil一步法，及派生的另两种工艺办法；固相一步法，及共混法共7种生工艺。收购电缆时，应了解上述常识，才干得到优质产品。
3.交联电缆的收购和选型
交联电缆的绝缘质量高，其工频击穿强度可达50kV/mm，tan6仅为5 x10-4，介电常数为2.3，是最为抱负的电缆绝缘，一起交联电缆的工作温度高达90c，耐热和耐候性好，并有较高的机械功能和耐腐蚀等化学功能，在中低电缆产品中基本上已满是交联电缆了。虽然交联电缆的工艺不同，但其绝缘质量均彻底共同。现将常用的不同类型电缆的选用介绍如下：
(1)1kV三芯铝芯70mm’交联聚乙烯绝缘聚氯乙烯护套钢带销装电缆，类型为YJLV22—0．6／1、3 x70:该类型中的交联绝缘(YJ)能够选用任何一种交联工艺，但以选用温水交联为最好，如选用干法交联，设备出资大，出产速度慢，如电缆截面再小些，会在巨大的出产线大将电缆拉细或拉断，假如用辐照交联，因电缆曲折次数过多会使电缆的紧压导体受损，紧压铜导体更简单损坏。在收购时应考虑到：对截面较小的铝芯电缆切忌选用干法交联；对截面较大或铜芯电缆不能选用幅照交联，温水交联就有较大的灵活性。

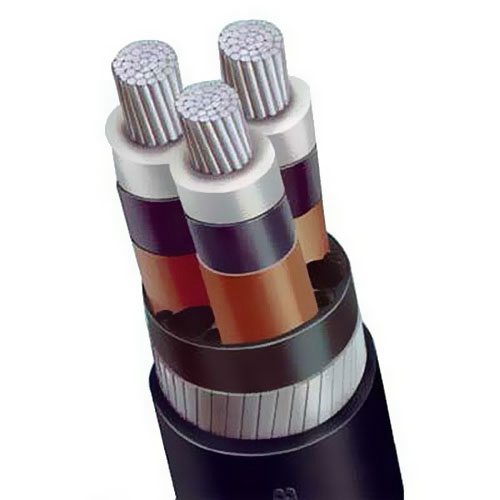

(2)10kV三芯铜芯120mm’交联聚乙烯绝缘聚氯乙烯护套钢带销装电缆，类型为YJV22—8．7／10、3×120：10kV等级电缆截面一般均大一些，特别是铜芯电缆，是不能选用辐照交联工艺的，除因电缆曲折次数太多简单损害电缆外，且在绝缘中集累了空间电荷使绝缘质量下降。10kV等级电缆现在以干法交联出产工艺最适合，产质量量安稳，价格合理。但如电缆批量少，标准改变多时，干法交联废品率极高，且简单将很小截面的电缆拉断，这就应选用温水交联。温水交联属低温交联领域，无绝缘热应力，绝缘质量好，要消除温水交联“必定含水”的误解，跟着温水交联新材料的开发，在中低压电缆领域内，更有着很好的发展前景。
(3)10KV铝芯70mm’架空绝缘电缆，类型为JKLYJ—6／lO、1x70:，该类型电缆也是三种工艺均在出产，选用幅照交联工艺的企业，为消除空间电荷，将电缆导体长时间接地后，电缆可安全地用于半绝缘体系的架空电缆线路上。选用干法交联仍是温水交联的比较，与上面10kV电缆的出产共同。
